RFID超高频发卡器HY-9211SR

RFID超高频发卡器HY-9211SR

  • 所属分类:RFID超高频一体式读写器
  • 浏览次数:
  • 发布日期:2020-08-21 14:49:03
  • 产品概述

产品简介

本产品HY-9211SR使用业内具性价比的韩国Pr9200芯片,采用高等级的元器件,温漂系数极低,可在恶劣环境下工作。双天线设计,中远两种读取距离,适应不同应用场合。接口丰富,支出韦根输出。支持USB供电,极低功耗,室温下长期连续满负荷工作不发热。

典型应用

校园一卡通

会员管理

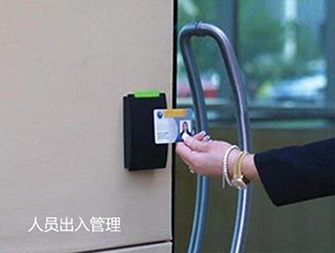

人员出入管理

产品参数

参数
工作电压 DC 3.5V – 5 V
待机状态电流 <80mA。
工作电流

180mA @ 3.5V (26 dBm Output,25°C)。

110mA @ 3.5V (18 dBm Output,25°C)

启动时间 <100mS。
工作温度 - 20 °C  -  + 70  °C
存储温度 - 20 °C  -  + 85  °C
工作湿度 < 95% ( + 25 °C)
空中接口协议 EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
工作频谱范围 902Mhz – 928Mhz,865MHz – 868MHz (可定制)
输出功率范围 18-26 dBm
输出功率精度 +/- 1dB
输出功率平坦度 +/- 0.2dB
接收灵敏度 < -70dBm
盘存标签峰值速度 > 50张/秒
标签缓存区 200张标签 @ 96 bit EPC
标签RSSI 支持
天        线

D-100内置2dbi圆极化天线,读距:80cm-2m  (测试Inly Impinj E41b)

D-101内置0dbi圆极化天线,读距:10cm-60cm  (测试Inly Impinj E41b)

通讯接口 USB 2.0、RS-232、韦根26、韦根34
通讯波特率 115200 bps(默认并推荐)、38400bps

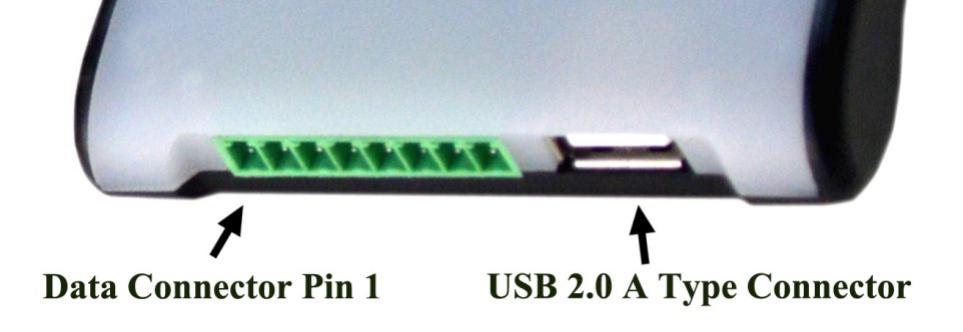

接口定义一览表


PIN 定义 说明
1 +9V 外接 9V电源。(注意:不可同时用外接电源与USB为读写器供电)
2 GND 与+9V外接电源共地。
3 RS-232 TXD RS-232数据输出。
4 RS-232 RXD RS-232数据输入。
5 GND 与RS-232接口共地。
6 GPIO3 GPIO3 或Wiegand Data 0。
7 GPIO4 GPIO4 或Wiegand Data 1。
8 GND 与韦根数据接口共地。

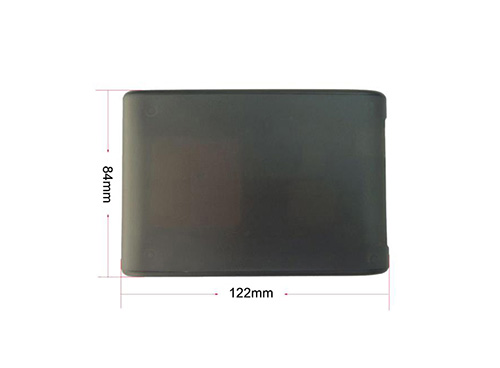

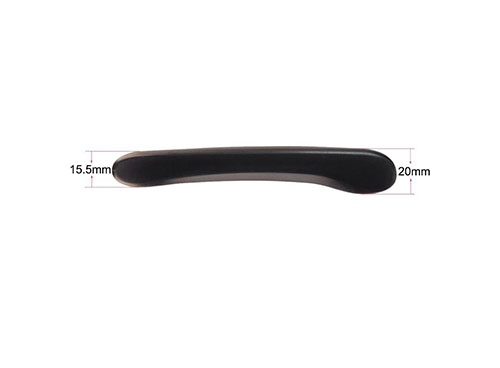

产品尺寸

正面  侧面
图片20.jpg 图片21.jpg
